Khi lắp đặt hệ thống mạng LAN cho gia đình, văn phòng hoặc camera IP, một trong những công việc kỹ thuật cơ bản nhất là bấm đầu dây mạng RJ45.
Nhìn qua, công việc này khá đơn giản. Chỉ cần sắp xếp 8 sợi dây theo đúng thứ tự màu, đưa vào đầu RJ45 rồi sử dụng kìm bấm mạng. Tuy nhiên, nếu thực hiện không đúng kỹ thuật, dây mạng có thể không kết nối, chỉ nhận tốc độ 100 Mbps thay vì 1 Gbps, hoặc hoạt động chập chờn.
Trong bài viết này, tôi sẽ hướng dẫn cách bấm dây mạng chuẩn B (T568B) bằng những thao tác thực tế, từ chuẩn bị dụng cụ đến kiểm tra kết quả sau khi bấm.
1. Dây mạng chuẩn B (T568B) là gì?
T568B là một trong hai sơ đồ đấu nối dây mạng Ethernet phổ biến, bên cạnh T568A.
Một sợi cáp mạng Cat5e hoặc Cat6 thông dụng có 8 lõi dẫn điện, được chia thành 4 cặp dây xoắn đôi. Khi bấm đầu mạng RJ45, các lõi này cần được sắp xếp theo đúng thứ tự chân tiếp xúc.
Với chuẩn T568B, cặp dây màu cam nằm ở chân 1 và 2, còn cặp xanh lá nằm ở chân 3 và 6.
Trong thực tế thi công, chuẩn B được sử dụng phổ biến cho các dây mạng kết nối máy tính, switch, router, access point và camera IP.
Bấm dây mạng, kiểm tra đầu RJ45 và xử lý các lỗi kết nối cơ bản là những kỹ năng thực hành mà người làm IT Support nên biết. Nếu bạn mới bắt đầu tìm hiểu công việc này, có thể tham khảo thêm bài viết IT Support cần học gì? để hiểu rõ hơn những kiến thức và kỹ năng cần trang bị.
2. Thứ tự 8 màu dây mạng chuẩn B
Khi nhìn vào các chân tiếp xúc của đầu RJ45, với chốt nhựa quay xuống dưới và đầu cắm hướng ra xa người thao tác, thứ tự màu từ trái sang phải là:
- Trắng cam
- Cam
- Trắng xanh lá
- Xanh dương
- Trắng xanh dương
- Xanh lá
- Trắng nâu
- Nâu
Đây là thứ tự cần ghi nhớ khi bấm dây mạng theo chuẩn T568B.
Lưu ý: Khi làm dây mạng thẳng thông dụng, hai đầu cáp đều sử dụng cùng chuẩn T568B.

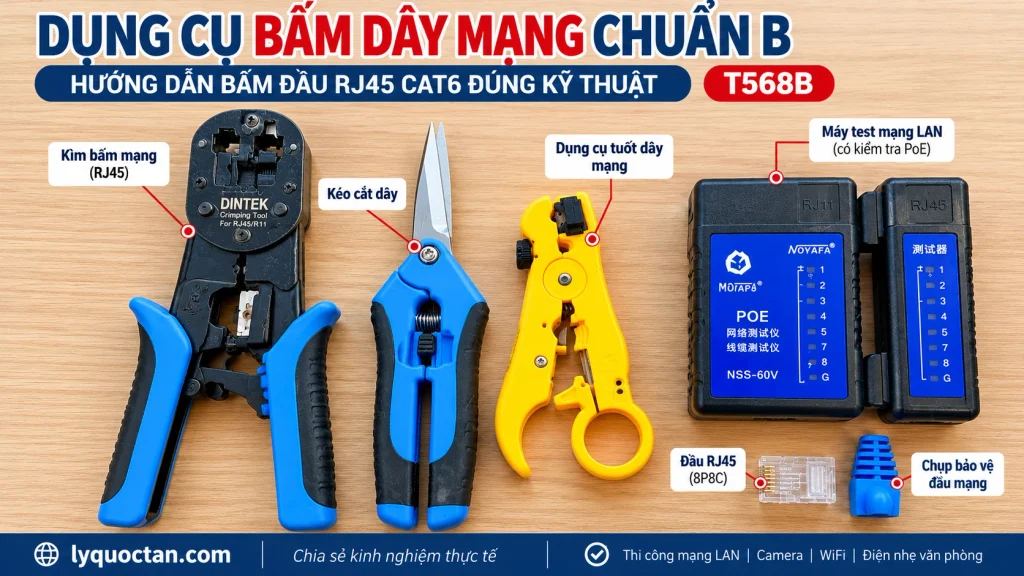

3. Dụng cụ cần chuẩn bị
Để bấm một đầu dây mạng RJ45, cần chuẩn bị:
- Cáp mạng Cat5e hoặc Cat6.
- Đầu mạng 8P8C (thường gọi RJ45) phù hợp với loại dây.
- Kìm bấm mạng RJ45.
- Dụng cụ tuốt vỏ dây mạng.
- Máy kiểm tra dây mạng (LAN Cable Tester).
Với dây Cat6, nên lựa chọn đầu nối phù hợp đường kính lõi, kiểu dây đồng đặc hoặc dây mềm nhiều sợi và cấu tạo của cáp.
Không phải tất cả đầu RJ45 đều có thể sử dụng tốt cho mọi loại dây mạng.
4. Hướng dẫn bấm dây mạng chuẩn B từng bước
Bước 1: Tuốt vỏ ngoài dây mạng
Sử dụng dụng cụ tuốt dây để loại bỏ một đoạn vỏ ngoài vừa đủ cho thao tác.
Cần tránh làm trầy hoặc cắt vào lớp cách điện của 8 lõi dây bên trong.
Bước 2: Tách và sắp xếp các cặp dây
Tách 4 cặp dây xoắn đôi, sau đó sắp xếp các lõi theo đúng thứ tự T568B.
Cố gắng giữ nguyên độ xoắn của từng cặp dây càng gần vị trí tiếp xúc càng tốt. Với hệ thống Cat5e và cao hơn, hướng dẫn kỹ thuật của Fluke Networks nhấn mạnh việc hạn chế đoạn tháo xoắn, thông thường không vượt quá khoảng 13 mm tại điểm kết cuối.
Bước 3: Cắt đều 8 lõi dây
Sau khi sắp xếp xong, giữ chặt các lõi dây và cắt bằng đầu.
Chiều dài đoạn dây để đưa vào đầu RJ45 phụ thuộc vào thiết kế của đầu nối đang sử dụng.
Bước 4: Đưa dây vào đầu RJ45
Giữ đúng chiều đầu RJ45 rồi đẩy 8 lõi dây vào đúng các rãnh.
Kiểm tra để chắc chắn mỗi lõi đều vào đúng vị trí, chạm đến đầu tiếp xúc.
Vỏ ngoài của cáp cũng cần đi vào đủ sâu để phần kẹp giữ dây của đầu RJ45 có thể cố định chắc chắn.
Bước 5: Bấm đầu RJ45
Đưa đầu RJ45 vào kìm bấm đúng vị trí.
Bóp kìm hết hành trình theo hướng dẫn của dụng cụ để các chân tiếp xúc ép xuống lõi dây.
Sau khi bấm, kiểm tra bằng mắt xem chân tiếp xúc đã được ép đều và phần giữ dây đã kẹp chắc vào vỏ cáp hay chưa.
Bước 6: Kiểm tra dây mạng
Cắm hai đầu dây vào thiết bị kiểm tra mạng.
Với dây mạng thẳng T568B–T568B được đấu đúng, bộ test thông thường sẽ thể hiện kết nối tương ứng từ chân 1 đến chân 8.
Nếu đèn kiểm tra không sáng, sáng sai thứ tự hoặc báo lỗi, cần kiểm tra lại đầu bấm và dây dẫn.
Máy test thông mạch cơ bản không thay thế thiết bị chứng nhận chất lượng đường truyền chuyên nghiệp.

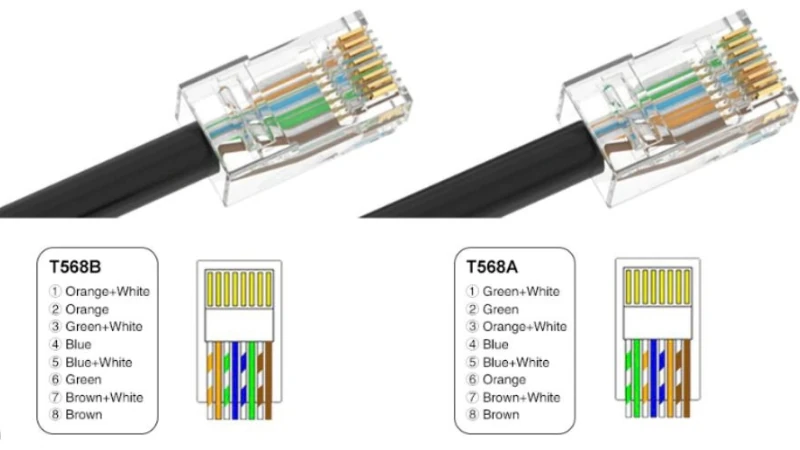

5. Chuẩn A và chuẩn B khác nhau thế nào?
Hai chuẩn T568A và T568B sử dụng cùng 8 lõi dây, nhưng thay đổi vị trí của cặp màu cam và xanh lá.
Đối với dây mạng thẳng, điều quan trọng là sử dụng cùng một sơ đồ tại hai đầu.
Không nên hiểu rằng bấm chuẩn B sẽ giúp tốc độ mạng cao hơn chuẩn A.
6. Những lỗi thường gặp khi bấm dây mạng
Sai thứ tự màu dây: Khiến các chân đấu nối không đúng sơ đồ tiêu chuẩn.
Lõi dây không tiếp xúc tốt: Có thể gây mất kết nối hoặc kết nối không ổn định.
Tuốt vỏ quá dài: Làm mất cấu trúc xoắn đôi gần điểm kết cuối, ảnh hưởng đến hiệu năng truyền dẫn.
Chọn sai đầu RJ45: Đầu nối không phù hợp với kích thước hoặc cấu tạo lõi dây có thể dẫn đến tiếp xúc kém.
Không kiểm tra sau khi bấm: Khó phát hiện lỗi trước khi đưa hệ thống vào sử dụng.
7. Kinh nghiệm thực tế khi thi công hệ thống mạng
Trong thực tế triển khai hệ thống mạng, chất lượng cáp và đầu nối RJ45 ảnh hưởng trực tiếp đến độ ổn định của đường truyền. Đặc biệt, với các dự án lắp đặt WiFi sự kiện phục vụ số lượng lớn người dùng, việc kiểm tra đường cáp và kết nối trước khi đưa hệ thống vào vận hành là công đoạn không nên bỏ qua.
Từ kinh nghiệm thi công hạ tầng mạng cho văn phòng và các công trình, tôi nhận thấy bấm đúng thứ tự màu dây chỉ là một phần của công việc.
Đối với hệ thống sử dụng lâu dài, cần quan tâm đến chất lượng cáp, đầu nối, kỹ thuật thi công, cách cố định dây và phương pháp kiểm tra.
Đặc biệt, với camera PoE, access point hoặc những thiết bị vừa truyền dữ liệu vừa nhận nguồn điện qua Ethernet, chất lượng kết nối cần được chú ý hơn nữa.
Đối với đường cáp mạng cố định trong công trình, sử dụng keystone jack và patch panel đúng chủng loại thường là giải pháp phù hợp hơn so với bấm đầu RJ45 trực tiếp trong mọi trường hợp.
8. Kết luận
Bấm dây mạng chuẩn B không phải kỹ thuật quá khó, nhưng cần sự chính xác và cẩn thận.
Chỉ cần nhớ đúng thứ tự 8 màu, sử dụng đầu nối phù hợp và kiểm tra sau khi hoàn thành, bạn đã có thể tự thực hiện những đoạn dây mạng cơ bản phục vụ gia đình hoặc văn phòng.
Nếu bạn muốn xem trực tiếp toàn bộ thao tác, hãy theo dõi video hướng dẫn bấm dây mạng chuẩn B được tôi thực hiện và chia sẻ trên kênh YouTube Lý Quốc Tân.
